자원할당 그래프

I. 교착상태 시각적 모델링 및 탐지도구, 자원할당그래프 개요

구분	내용
정의	프로세스와 자원 간의 요청 및 할당 상태를 이분 그래프로 표현하여 교착상태 발생 여부 확인
특징	- 정점과 간선의 집합으로 구성 - 그래프 내의 사이클 존재 유무가 교착상태 판정 기준

II. 자원할당 그래프의 개념도 및 핵심구성요소

가. 자원할당 그래프의 개념도

flowchart LR
    P1((P1)) -->|요청간선| R1[R1]
    R1 -->|할당간선| P2((P2))
    P2 -->|요청간선| R2[R2]
    R2 -->|할당간선| P1

$P_{1} \to R_{1} \to P_{2} \to R_{2} \to P_{1}$ 으로 이어지는 사이클 발생은 교착상태

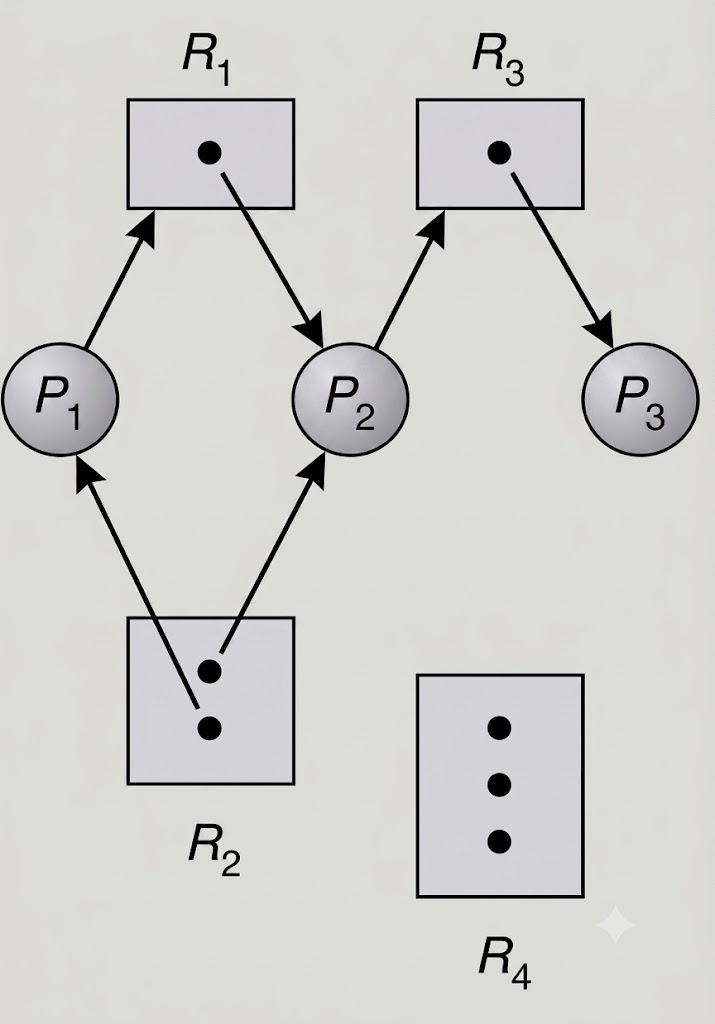

나. 자원할당 그래프 핵심 구성 요소 및 판별 로직

분류	기술	도식	설명
정점	- 프로세스	`(Pi)`	- 자원 요청하는 프로세스
정점	- 자원	`[ • ]`	- 자원들의 집합 표현 - 자원 개수는 점으로 표현
간선 (Edge)	- 요청선	`(Pi) -> [ • ]`	- 자원에 있는 하나의 사각형 점 요청
간선 (Edge)	- 할당선	`[ • ] -> (Pi)`	- 프로세스는 자원을 할당받아 점유한 상태

다이어그램을 통해 자원 할당을 직관적으로 파악

III. 자원할당 그래프의 최적화 기법 및 최신 트렌드

대기 그래프를 통한 단일 인스턴스 환경의 탐지 최적화 수행
마이크로서비스 환경에서 “분산 대기 그래프”, “eBPF 및 OpenTelemetry 연계를 통한 확인 및 대응”
